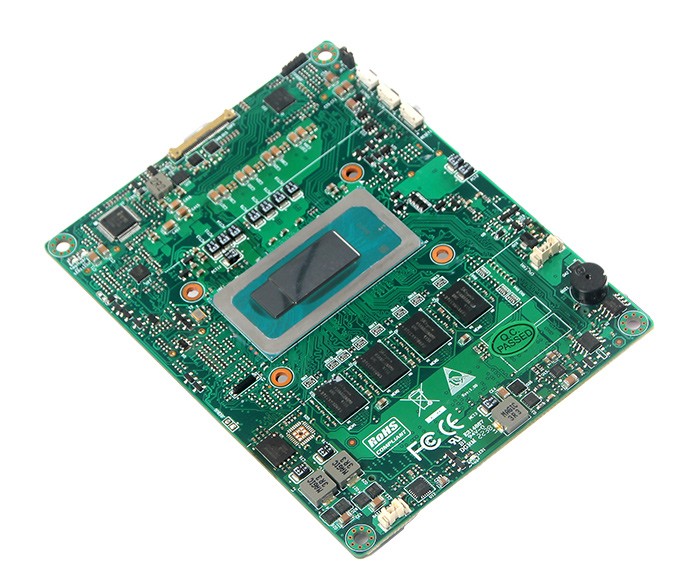

工控機主板COME核心板

產品系列：KMO-2600CM
資料下載：
關鍵參數：◆ 板載Intel 12代Alder Lake-P/-U/-H系列處理器
板載 DDR4 內存顆粒，最大 16GB
1 個 DDR4 3200MHz SO-DIMM 雙通道，最大支持 32GB
2 個標準鳳凰山擴展連接器
1 個 eDP，4096x2304@60Hz
DC 9-36V，90W 以上，具體根據 CPU
尺寸：核心板 125x95mm，擴展板 210x150mm

行業需求具有多樣化特點，產品信息描述未盡之處，敬請聯系本司工程師！本系列產品可按您的項目需求定制!

產品介紹

競翀科技KMO-2600CM Intel 12代Alder Lake工控機COMe核心板是一種專門為工業控制應用設計的電路板，它通常包含了處理器、內存、輸入/輸出接口等關鍵組件。核心板在工業自動化、嵌入式系統和各種工業應用中扮演著重要角色。

come核心板

COME主板，即COM Express模塊主板，是一種高度集成且緊湊的PC模塊，通常用于工業、軍事/航空航天、醫療、運輸、物聯網和通用計算嵌入式應用程序。每個COME模塊都集成了核心CPU和內存功能，以及PC/AT的通用I/O、USB、音頻、圖形（PEG）和以太網等接口。這些I/O信號都映射到模塊底部的兩個高密度、薄型連接器上。COME模塊可以插入通常針對應用定制的底板，并且隨著時間的推移，可以升級到較新的、向后兼容的版本1。

例如，飛騰COMe-FT4260核心板是一款符合PICMG COM Express規范的飛騰CPU核心板。它采用了飛騰FT-2000/4四核處理器，板載16GB國產DDR4內存和國產2GB獨立顯卡，支持VGA/HDMI顯示輸出。這款核心板尺寸為125mm x 95mm，符合COM Express Type6 Rev2.1接口類型。它適用于國防、政府、科研、通訊等多個領域，可以用于計算系統、通信系統、終端辦公系統的開發3。

處理器系統	板載Intel 12代Alder Lake-P/-U/-H系列處理器，TDP 35W
處理器系統	EFI BIOS
內存	1個DDR4 3200MHz SO-DIMM雙通道，最大支持32GB; 板載DDR4內存顆粒，最大16GB
TPM2.0	CPU內置TPM2.0，可選外置TPM2.0
連接器擴展	2個標準鳳凰山擴展連接器
連接器擴展	1個eDP，4096x2304@60Hz
擴展版I/O接口	1個DC，1個VGA，1個HDMI，3個LAN，2個USB3.1，4個USB2.0，4個COM，1個Line out，1個Mic in，1個帶指示燈開關按鍵
擴展板TL500CM-IOA其他功能	2個Intel i211或i210網卡，1個i219-LM千兆網卡
	銅質有風扇散熱器（支持自動和手動風扇轉速調節）
	2個USB3.1，5個USB2.0
	COM1是2線的RS232；COM2/3（DB9接口）可選擇為RS232或RS485；COM4/5/6/7為RS232（COM4/5為DB9接口，COM6/7為排針）
	4位GPIO
	1個M.2 E-Key,WIFI
	1個M.2 B-Key，支持4G/5G模塊
	1個M.2 2280 M-Key,PCIe x4 NVMe協議
	1個mSATA接口
電源	DC 9-36V，90W以上，具體根據CPU
工作環境	工作溫度：-20℃ ~ +60℃；工作濕度：0% ~ 90%相對濕度，無凝露
工作環境	存儲溫度：-40℃ ~ +85℃；存儲濕度：0% ~ 90%相對濕度，無凝露
操作系統	Windows11，Windows10，Linux
尺寸	核心板125x95mm，擴展板210x150mm
重量	核心板350g(含散熱器)，擴展板500g
